負壓排風扇

在開頭前還是要非常感謝此案業主的體諒與信任

對於我們這些大老粗，有如賓客般的款代，

冰箱冷飲無限暢飲與中秋禮餅，讓我們可以非常輕鬆的渡過2014炎熱的夏暑

很多人常說，網路工作的業主形形色色非常難搞，但小弟我真的非常幸運.

碰到的都是人非常好的業主，小弟非常珍惜這緣分

真的很謝謝您。

今年接到不少鐵皮屋相關的詢問電話，

發現總有不少人對於鐵皮屋第一印象

醜陋不堪，臨時鐵架，價格便宜，對於這樣的印象，

老實說~對自己的行業挫折感挺重的。

台灣屬於海島型國家，潮濕多雨，當試過無數次的的防水失敗經驗

發現到鐵皮屋原來是最防漏與隔熱，CP值最高的補救辦法。

卻又矛盾自我批評鐵皮屋景觀真的非常醜陋，

無形中增加此行業人員的自卑感，將錯就錯..惡性循環

造就了台灣醜陋鐵皮屋奇景。

如果我們從另一個角度來看，鐵皮屋個人覺得是在地氣候的因應對策

也能算是特有的生活寫照，雖然不美觀，

但它確實幫助不少人，營造乾爽舒適的居家空間才是。

此案規劃與整合上，大約分為5個方向，

隔熱，通風，採光 與 居住防漏，日後修繕維護的便利性

當要寫此篇的時候，我頓了好幾天，完全不知該從何寫起..

又礙於自己文筆又很差，很難用文字來清楚描述用途與想法..

只能靠些簡單的圖面來表達自己想呈現的感覺與樣貌.

圖片與文字整個"漏漏"長，

讓大家傷眼，還請挑些簡單重點觀看即可。

工作上分為上下區，

上區主要是簡單且安全的隔熱基礎防水鐵皮

包含些安全扁管欄杆扶手

屋頂工作連結點我








所有的鋼架皆花費不少時間焊接，

且針對.包版.收邊.線板，導水板，都有著獨立的鋼骨固定位置，

讓壁體堅固，耐強風，即使日後維修，換板，都是非常便利且快速。











鐵皮屋內也搭製ㄧ組簡單且安全的鐵梯，便於業主日後行走與後面裝潢水泥施工。

鐵樓梯工作連結點我








屋頂的部分採用了盛餘鍍鋁鋅三合ㄧ琉璃鋼瓦 0.6mm，

當然螺絲依然採用不鏽鋼螺絲頭固定，矽利康耐候型道康寧，

搭配ㄧ組非常少看到的不鏽鋼藝術水槽(烤黑漆)，

藝術水槽的部分，價格上還挺高的，原本想搭配白色，能讓整體層次感更突出

但又考量到水槽的雨水髒汙，日後容易殘留，且不易清潔，所以維持了黑色。










壁板的部分:採用麒麟金屬三合ㄧ斷熱壁板，內烤白漆。









鐵皮屋總高拉高至:約5米廠房通風，

普遍標準鐵皮屋的高度，廠商施工，都不喜歡加高，除了費用會增加，且工作上的速度也會因此減緩很多

但拉高的好處非常多，室內房間減少壓迫感，且搭配輕鋼架，能讓人體感受上比ㄧ般鐵皮屋涼快ㄧ些，也能減少冷氣耗能。









在頂端設置2組採光與通風的氣密窗

除了採光之外，這邊配置上是想讓熱氣能夠藉由冷熱上下循環，快速排散熱氣，達到通風與採光的功能。








外觀看起來也許比較矮小，但室內來看，非常高~








其實自己非常不愛搭設挑高式的鐵皮屋，但今年不知怎搞的，連三場挑高鐵皮屋

ㄧ方面考量到居住的品質，ㄧ方面考量到用如此棒的材質，工法上如果不跟著改變，

還挺難發揮這塊板的價值與隔熱效能。







除了金屬壁板，屋頂琉璃鋼瓦，材質都是經過挑選與搭配

氣窗的部分也都用訂製氣密窗來做搭配，耐用上與防風.基礎隔音

都是ㄧ般鐵皮屋便鋁窗無法比的。










壁板搭蓋完成後，非常重要的清潔工作，也是絕對不能少的

除了能夠初步測試防水性外，更重要的是要把

施工中造成的鐵屑清除，避免鋼板變色與減少使用年限。

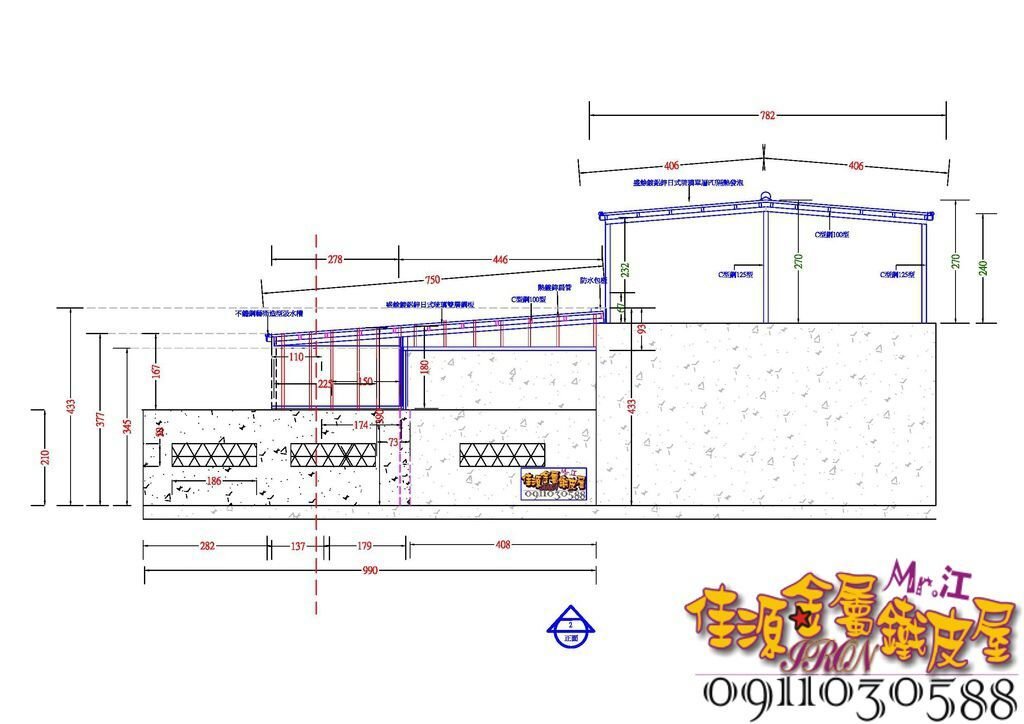

雖然是非常不專業的草圖，

虎目含淚的說:

但我非常努力的..想去把自己的想法與感覺，利用圖面去呈現給業主了解..

賺多?賺少?老實說不是重點，而是ㄧ種對於自己的工作，有點小目標與成就感

算ㄧ算:合約.報價單.工法簡略說明書.草圖.改圖.訂案圖.3d草圖..加起來裝訂都快ㄧ疊了.

很累嗎?..其實挺累的..但我的身旁充滿著許多比我更辛苦 ，更優秀.更努力的同行

廠房通風而我這點累..根本不算什麼，是吧。








壁板的部分配色上:主題以黑白雙跳色為主，

普遍麒麟壁板是很多鐵皮屋老闆不愛施工的類型，除了施工上不便利，

且搭配的便鋁條收尾，坊間流傳防水性非常差，常會有漏水問題。








所以針對漏水這部分，所有的防水修邊板料都是由整塊鐵板去摺製

且特別針對容易漏水的區域去加強導水，對於防水上花了非常多的心思去處理。







整間的鐵皮屋，底端，只要是您看到的黑色部分

都是採用不鏽鋼烤漆板摺製的雙層內外防漏水切板，並加強洩水坡度

避免麒麟板接觸底端減少壽命，來增加使用年限。








針對防漏上，很多區域不銹鋼板都花了許多心思來製作，

此場睡覺夢常會突然嚇醒，深深覺得工法上日後可能會產生許多問題

拆了又裝，覺得不妥..拆除丟棄，又換了ㄧ批....同樣的動作，

不知道持續了幾輪...最後...

終於有個讓自己滿意的工法..

能讓自己安心的工法，無形中又覺得自己變強了!..


門面的部分，強調採光與通風，

想法上是希望鋼骨不外露，且針對細部都以黑色鋼摺線板來收邊







此鐵皮屋內部日後用途要規劃成房間，所以特別配置ㄧ組大型氣密窗，搭配活動百葉，

夏日通風散熱，內製:布窗簾，外搭活動百葉，進可攻退可守

最後屋簷延伸ㄧ米二，避免下午西曬，

也能防止大爆雨，雨水直接噴灑於氣密窗上。








屋頂底端: 採用石積紋路(大理石白)金屬斷熱壁板

除了色系搭配外，也增加了收邊與包框線板，讓整體有點小層次。






門的部分:採用三合ㄧ鋁窗，

雖然造價上不便宜，但包含了採光，通風，防蚊

而這些都非常吻合業主所需求的項目。











看起來簡單的雙跳色線板，但它除了有著強大防水功能外，

且能把麒麟壁板的切端，收得非常漂亮，且重點:不會有銳利刮手的問題。

可以算是此造型鐵皮屋的工法命脈。







所有的門框，窗框，也都以黑色線板來包框，與跳色，線框以盡量不補釘的方式來呈現。

看起來簡單的配色，但它的背後是需要花費很多時間與工時來完成，





壁體底端:內部也都砌上20cm的防水泥磚，外部面貼不銹鋼烤漆摺板。

依然工法上以壁板不落地，提高使用年限的方式來呈現。








此篇圖多，廢話也很多，但老實說..這是我自己還挺喜歡的鐵皮屋類型

當完工拍攝的那天..真的~真的非常感動...但也好累~好累..

今年真的曬得非常誇張..

此篇結束要來休息ㄧ段時間...改做些小維修工作就好....

鐵皮屋呢~我想~等明年再來接...
